TV Sony - KV-M1420B - 3/3
10 Octobre 2009
Pascal a dit :
Bonsoir remplacer R045(47K) sur la base de Q005
verifie C012(22uf/50v) a+ pascal
Et ... Il avait raison !!!!

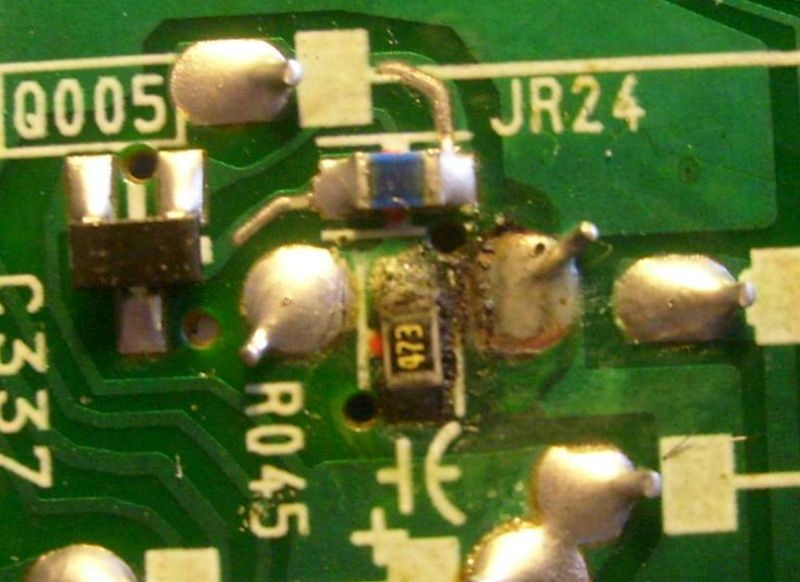

R045 est une résistance CMS0805 soudée derriere
C012 :
Inutile de vous dire que , quand j'ai vu la tronche de la résistance
, j'ai crié ... Bingo ! :o)

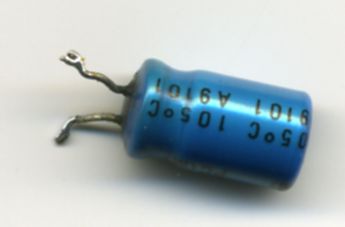

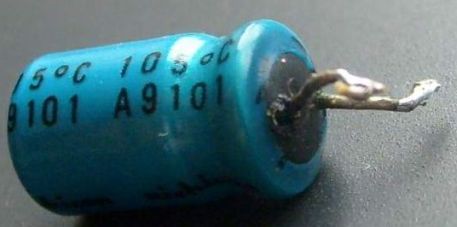

La capa au dessus semblait nickel , mais une odeur chimique
suspecte se dégageait tout de même
de la soudure refaite .... et pour cause :
Aucun doute sur la mauvaise santé de l'engin ...
En résumé , je pense que la chrominance passait
par là , et du coup , les trois signaux RVB s'atténuaient
progressivement , et au final, plus rien sur le tube ....
L'incrustation verte ( chaine peritel, etc ... ) est sommée
sur le RVB directement ,
et du coup là, pas de soucis , car on était derriére
cet étage et donc on ne subissait plus l'atténuation ...

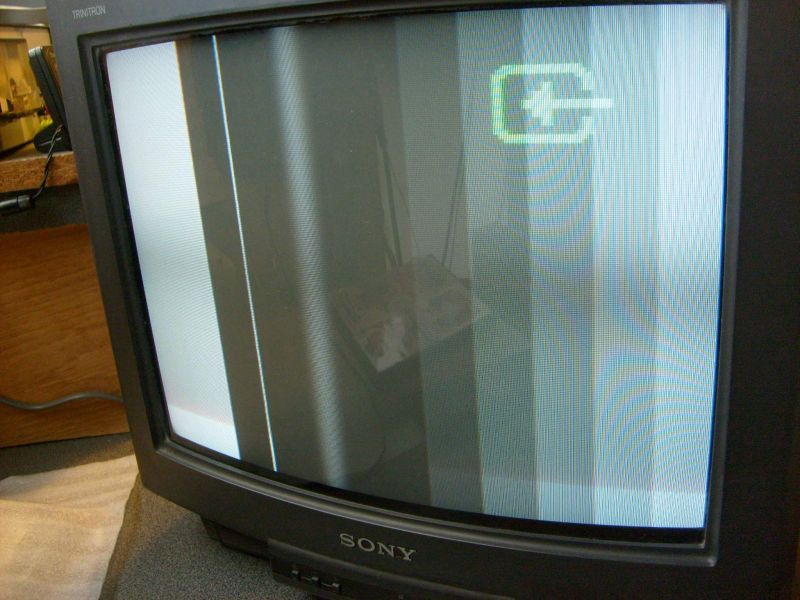

Avant dépannage : On devine la bande sombre qui commence
à apparaître au centre de l'écran

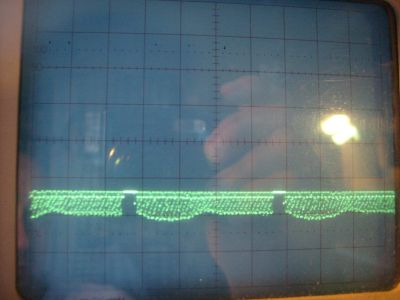

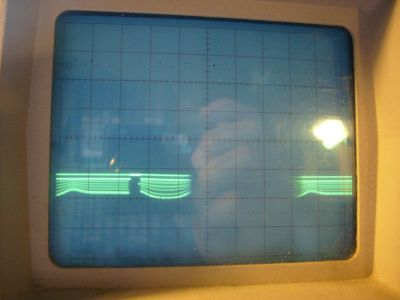

Tension mesurée sur le R du tube ( la bosse en bas,
c'est la bande noire sur l'écran )

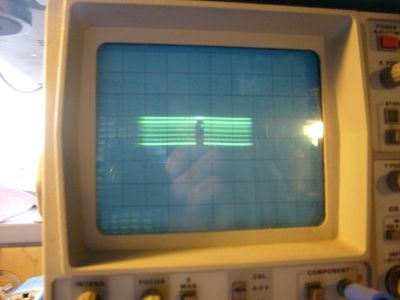

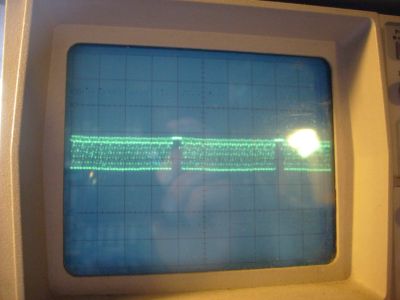

Les mêmes signaux , une fois la TV dépannée
...

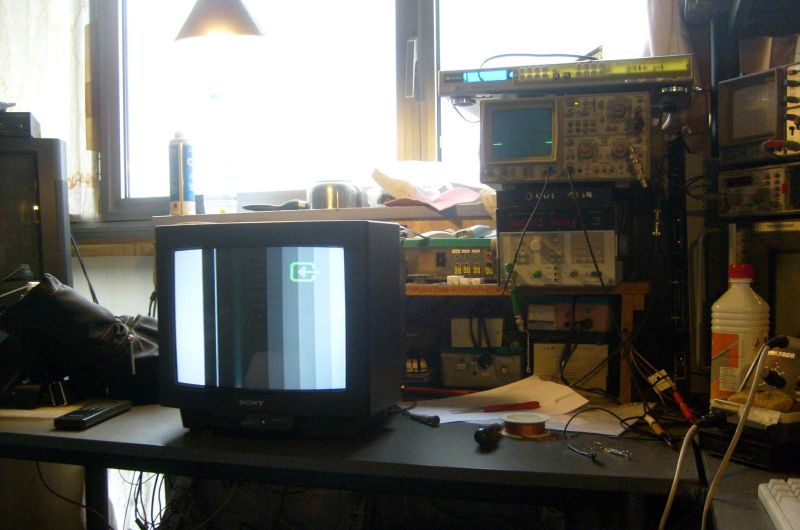

La TV dépannée : Il est pas sympa mon ptit labo
?? :o)
Un grand merci pour l'aide que vous m'avez de nouveau apportée
!!!
