TV Sony - KV-M1420B - 2/3
6 Octobre 2009

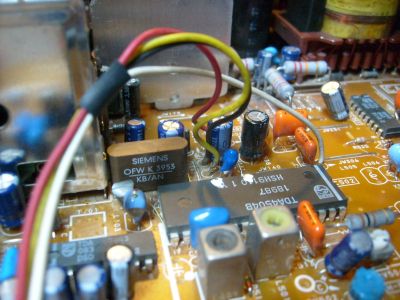

Voilà à quoi ressemble le chassis ...

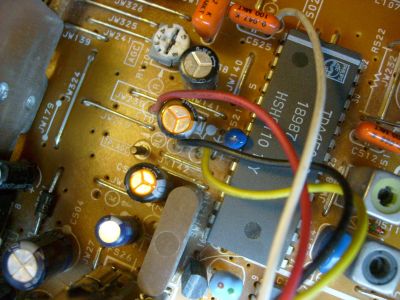

Suite aux conseils de Michel j'ai remplacé C102 (47µF)
C526 (47µF),

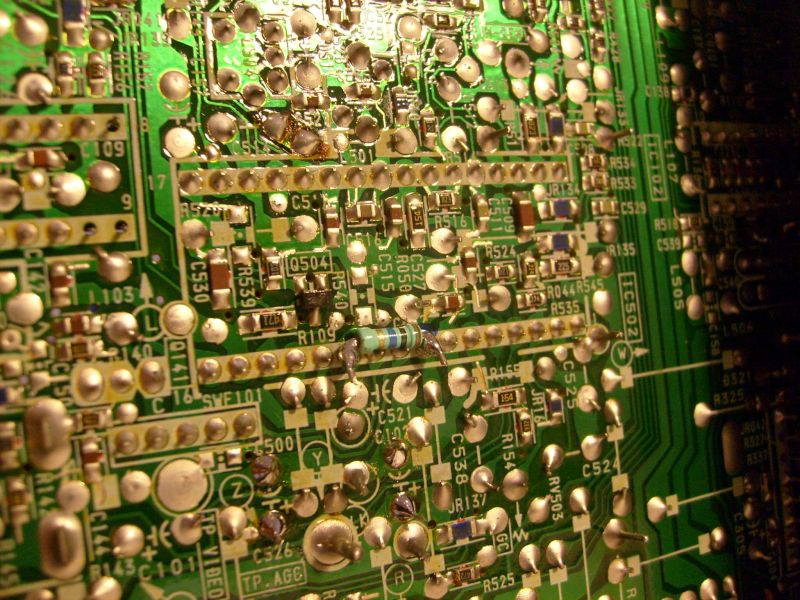

et ai également mis une 10Mohms entre les pins pin 8
& 11 de IC502 (TDA4504B)
+ refait les soudures (circuit ligne + alimentation)
Les soudures étaient toutes nickel , j'ai eu trés
peu de doutes de ce coté là ...
J'ai un moment cru que çà fonctionnait mais ...
Malheureusement .... Le probléme persiste :
Ci aprés quelques vidéos, afin de bien comprendre
le phénoméne ...
Allumage de la TV : Tout va bien,
luminosité normale, son correct ...
Encore un peu plus tard : L'image est devenue toute terne ...
Par contre le symbole vert en sur-impression est toujours aussi
lumineux ...
Une petite derniére ... L'appareil photo exagére
l'éclairage :
Car l'image devient imperceptible , contrairement au symbole
AV en haut à droite ....
