La FaQ (foire aux
questions)
Imprimer le typon du
programmateur
à l'échelle 1
Les dimensions
du typon du programmateur de PIC (lignes de découpe comprises) sont de 15,8*11,1cm soit 6,22*4,41po.
Si vous voulez imprimer ce typon à l'échelle 1 (mais bien sur que oui !! :o)
il vous faut alors le préciser à votre imprimante au moment de l'impression.
Je vous conseille l'utilisation du logiciel suivant: ACDSee ,
c'est un viewer assez puissant: J'utilise personellement le 2.4, c'est pas
la derniére version mais elle marche trés bien et est trés largement
suffisante pour notre application, vous pouvez la télécharger directement sur mon site
Une
fois le fichier ouvert vous faites: File / print, puis OK,

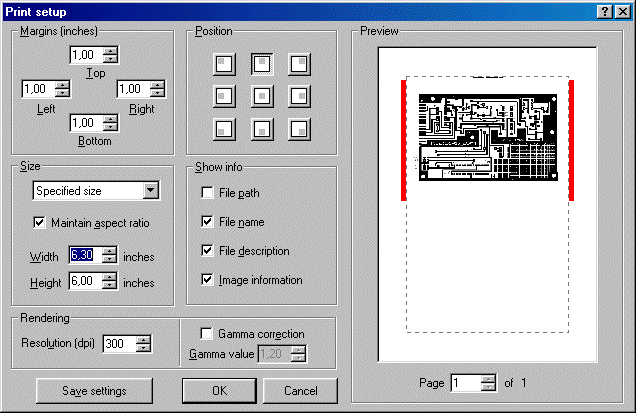

apparait alors la fenêtre suivante:
Dans
la zone "size" , vous sélectionnez "Specified
size", puis dans width vous mettez 6,3 (cas de mon
essais) ... Vous ne devriez pas être loin de la réalité
... :o)
Je n'ai pas
compris .....
-----
Message d'origine -----
De : Utilisateur1
Envoyé : dimanche 14 avril 2002 15:58
Objet : Programmateur de PIC et E2Prom Echelle 1
Salut Christian, je suis en train de réaliser le
programmateur de PICque tu propose mais j'avoue qu'au niveau
des caractéristiques de l'alimentation c'est assez mal
expliqué et de même pour le db25 pourrais tu m'envoyer un
plan plus détaillée du câblage du DB25
Ben
je vois difficilement comment faire plus simple, sinon te
dire que le connecteur à monter est de type mâle à
"fût" (cad à souder, par opposition au modéle à
sertir)
La partie à souder est située "à cheval" sur le
circuit imprimé, entre le coté piste et le coté
composants:
-Le coté qui comporte 13 points est soudé coté CI,
-Le coté qui comporte 12 points est situé coté composants.
Sur le coté 12 points, on vient prélever la masse via un
strap, sur l'autre coté, tous les signaux utiles sont
directement injectés sur les pistes
et expliquer pourquoi au niveau de l'alim en tension tu dis
15vdc ou 10vac.(15 v contiue et 10 v alternatif biensûr) sa
me choque un peu.
Ben c'est
le terme standart, c'est ce qui est écrit sur la plupart des blocs secteurs
du commerce ...
Sinon
il à l'air assez bien et je n'est rencontrer aucun autre
problème.merci pour tout.
Merci
pour tes félicitations "Utilisateur1", et ... Bon
cablage !! :o)
-----Message
d'origine-----
De : Elissalde
Date : mardi 18 septembre 2001 17:40
Objet : Programmateur de PIC et EEprom
Bonjour , Je souhaite réaliser ce
programmateur , étant novice j'aurai 2 questions:
1
/ Qu'elle est la valeur des resistances
indiquées prés du support 24C .. 100E => 100 ohms ??? Oui, c'est bien
çà
2 /
a quoi sert le connecteur HE10PCB ?
C'est
optionnel, dans le cas d'une programmation "in
situ"
que veut dire compatible JDM84 ?
Que le connecteur HE10 a le même brochage que celui situé
sur le programmateur JDM84 Merci pour vos réponses.
-----Message
d'origine-----
De : José SILVa
Date : vendredi 28 septembre 2001 15:01
Objet : Programmateur de PIC et EeProm
Lavaur - Tarn (81), 28
Septembre 2001
Bonjour CHRISTIaN, Je vous remercie pour votre topo
sur le programmateur de type SCHaER publié sur votre site. Cela fait un moment que je cherche sur
le net un prog. qui me convienne. Celui-ci est un schéma de programmateur
que je crois pouvoir réaliser, ne connaissant rien à
l'électronique, grâce à vos explications. Est-ce qu'il vous serait possible de
m'envoyer et/ou publier sur votre site la liste des
composants à se procurer. J'ai du mal à faire moi même la
liste au vu des plans et par exemple à savoir quel type de
condo faut-il acheter. Je vous en saurai grée. Toutes les
résistances sont des SFR25 1/4 de Watt, toutes les capa sont
radiales (2 pas entre chaque patte), aucun des composants
n'est CMS.
Voila,
aprés y'a plus qu'à compter le nombre ... :o)
-----
Message d'origine -----
De : thierry lourmiere
Envoyé : samedi 15 décembre 2001 16:15
Objet : programmateur SCHaER
Salut Christian
tu peux m'expliquer pkoi sur la photo de jeremy
on voit des resistances a la place des straps que tu as
indiqué sur ta vue coté composants. S'il faut mettre
des resistances peut tu me dire la valeur? Ben en fait ce
sont des résistances de 0E donc, des straps !! :o) J'ai
mis cela, car c'est plus pratique à cabler que des straps
(pas de queues de composant à couper à la bonne
longueur, etc ...)
Merci de ta reponse
a+
Cà ne marche pas
...
----- Original Message -----
From: DEQUIVRE Dominique
Sent: Wednesday, September 26, 2001 9:49 aM
Subject: Programmateur de PIC et E2Prom
Bonjour
J'ai fait le programmateur mais j'ai un problème pour
programmer Les PIC16F84: a savoir que je n'arrive pas à
lire/programmer , alors que c'est OK pour EPROM 24C16.y a
t'il une modif ou tout autre vérif à faire ? Merci
d'avance.
Non
non, tout est OK je t'assure !! :o) Vérifie au
niveau des alim 13V commutées par les transistors ...
-----Message
d'origine-----
From: DEQUIVRE Dominique
Date : mercredi 26 septembre 2001 13:44
Objet : Re: Programmateur de PIC et E2Prom
Bonjour J'ai vérifié l'alim 13v et
effectivement je n'avais que 11v 5. C'était tout simplement mon transfo qui
ne sortait que 11v9.J'ai mis un transfo qui sort 18V et là
tout est OK.
Merci
encore et bonne journée.
-----Message
d'origine-----
De : Nebukatnesar
Date : dimanche 4 novembre 2001 14:46
Objet : Programmateur de PIC et E2Prom Echelle 1
bonjour, je vous ecris car j'ai realisé le programmateur que
vous mettez a disposition sur votre site web, après
verification des composants et des soudures, j'ai teste les
tensions qui sont bien de 5v et 13v. mon probleme et le
suivant : j'arrive a lire et programmer que les
zones memoires, 24cxx ok, 16fxxx il n'y a que la partie
memoire qui se programme la partie data reste sans aucun
changement. de meme j'ai mes deux led rouge et verte qui sont
constament allumé fixe mem pendant la programmation ou au
repos, est ce normal ?? Non, pas normal du tout pour la
rouge: Elle doit être allumée uniquement pendant la
programmation.
Vérifie
que tes tensions de programmation basculent bien au moment
voulu
merci de m'aider si vous le pouvez car je ne comprend pas
pourquoi cela ne fonctionne pas (la reference du 7407 et

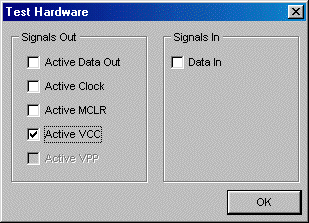

indiquer 7407N est le bon composant?) a priori OUI !! Utilise le menu
de debogage de Ic Prog --> Configuration / Hardware test,
de façon à vérifier les commutations. Tu dois pouvoir
commuter la tension d'alim (La led rouge) avec active Vcc, si
ce n'est pas le cas, c'est qu'il y a un probléme dans la
chaine: Faut suivre le schéma électrique ...
Essaye aussi d'augmenter le délai:
avec Ic Prog --> Configuration / Hardware
-----
Original Message -----
From: VerSol93@aol.com
Sent: Sunday, December 02, 2001 10:28 PM
Subject: Programmateur de PIC et E2Prom
Salut Christian,
merci d'avoir proposé ce montage, je l'ai réalisé et puis
en utilisant un alim un peu faible j'arrivais à ne
programmer que l'eprom, alors je trouve une alim de 18 v ,
que je branche dessus, les deux leds s'allument puis
s'eteignent, qq chose a semblé griller , la led rouge est
morte je l'ai changée.
Houu
la, une led qui grille ??? Mais t'as mis le 220V dessus
ou quoi ??? :o) mais je ne sais pas quoi d'autre au
niveau des composants, Regarde déja si tu as du 13V
sur le 7812, et du 5V sur le 7805, sinon, tout ce qui est
actif peut griller: Le 7407, les
transistors, c'est tout ...
Montages perso
et cartes pirates en tout genre .....
NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
-----Message
d'origine-----
De : XXXXX
Date : jeudi 13 septembre 2001 18:30
Objet : fichier
Salut , Je te contacte car je suis a la
recherche de fichier TPS pour un terminal U1VM04. Maintenant
que j'ai un programmateur qui fonctionne !!!! avant
je recuperai les fichiers sur Bidousoft ou Kileswebsite ,
depuis peu ces sites sont fermés. Merci pour ton aide
Je
n'ai fait qu'implanter des programmateurs de composants: Rien
de Plus. Je ne fournis bien sûr aucun soft pour quelque
carte que ce soit.
-----Message d'origine-----
De : XXXXXX
Date : jeudi 4 octobre 2001 10:15
Objet : Programmateur de PIC et E2Prom
Salut,
Ton site est très clair... c'est rare.
Connaitrez-tu une adresse ou je peux
télécharger les codes du mois sans avoir à chercher
pendant 3 jours quel et quels sont pour qui ou pour quoi.
J'ai un piccard 2 avec pic 16S876
Merci Je n'ai fait
qu'implanter des programmateurs de composants: Rien de Plus.
Je ne fournis bien sûr aucun soft pour quelque carte que ce
soit.
NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
NON NON NON NON NON NON NON NON NON NON NON NON NON NON NON
Je n'ai ni ne
donne de fichiers, programmes , codes , conseils, ou ne sait
quoi encore, alors: Ne
m'envoyez plus de mails de ce genre, je n'y réponds pas
!!!!!
Le but de ce site
est de mettre des outils pratiques à la disposition de tout
le monde, et non de développer / encourager des trafiquants
!!!!! Merci de comprendre cela , et de ne plus m'envoyer de
mails douteux ...
Cà marche
!!!!!!!!!!!
-----Message
d'origine-----
De : lechevalier50
Date : samedi 15 septembre 2001 23:03
Objet : reponnsse de yann (le gas qui n'y connait rien)
Merci pour toutes les
infos ,comme ça ,cela ira beaucoup mieux. Merci
aussi pour la vitesse de ta reponse. Pour
les neophites comme moi precise quand meme sur ton site ,que
sur la partie cuivre, l'ecriture doit etre à l'endroit (pas
forcement evident pour les nul) on aurait pu croire qu(il
faille le lire à travert le CI. Merci
encore a pillipisplus Yann
-----Message d'origine-----
De : José SILVa
Date : Samedi 20 octobre 2001 18:18
Objet : Electronique-Utile-amusant
Je vous ai écrit il y a quelques temps
pour vous demander la liste des composants pour le programmateur de type
SCHaER. Vous m'avez gentiment répondu et depuis j'ai ainsi pu
réaliser le montage qui fonctionne impec. Mille fois merci. José Silva
qsdq
----- Original Message -----
From: PatGds
Sent: Thursday, December 11, 2003 12:11 PM
Subject: Programmateur de PIC et E2Prom Echelle 1
Merci pour votre travail,
nous avons réalisé, avec mon frère, 2 exemplaires de ce programmateur qui
fonctionnent très bien.
